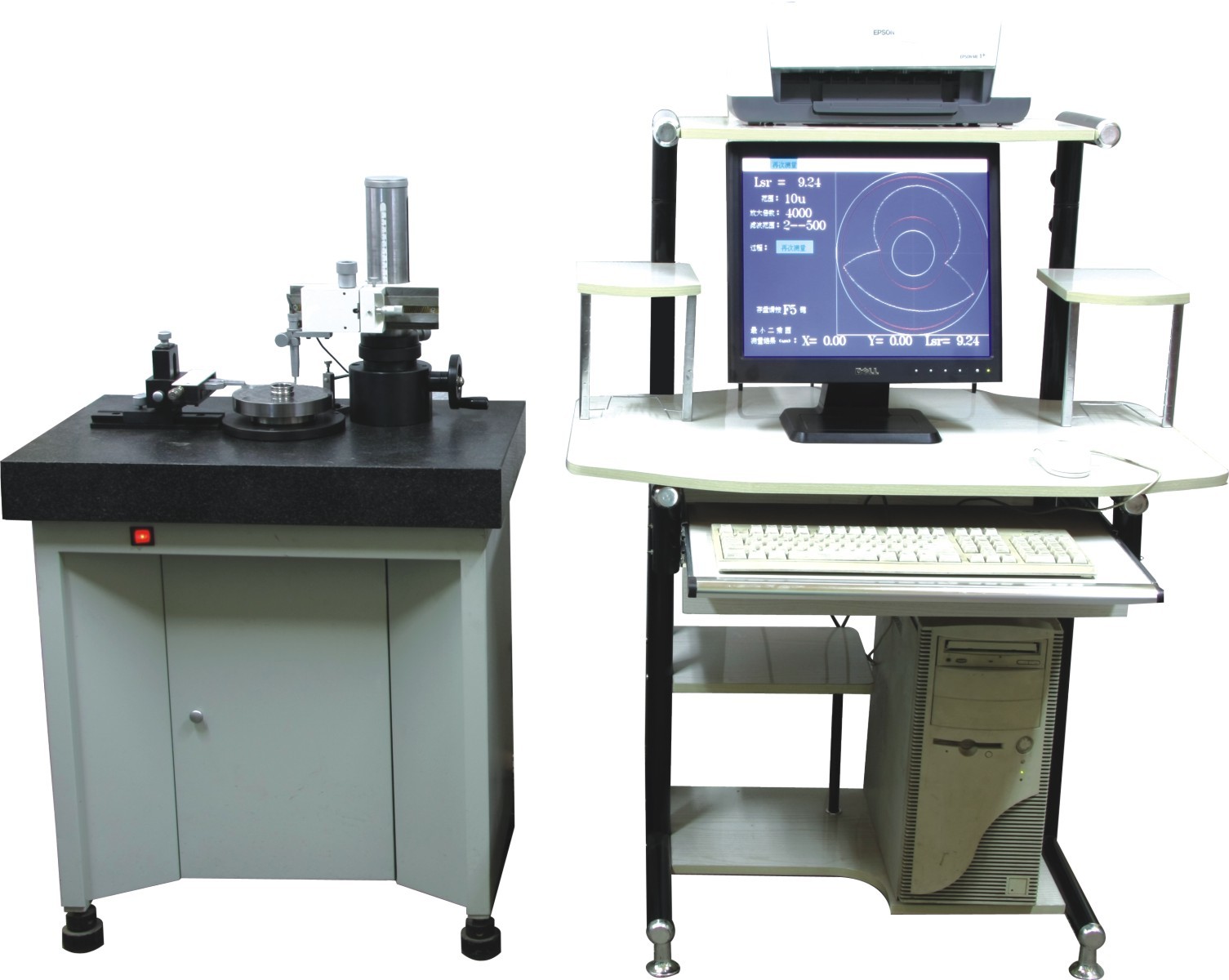

Y90 أداة قياس مستديرة حاوية لY9020G حاوية كرة

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
مكان المنشأ خنان ، الصين
اسم العلامة التجارية CAEC
رقم الموديل Y9020G
الحد الأدنى لكمية مجموعة واحدة
الأسعار USD1-200 for one set
تفاصيل التغليف الحزمة القياسية للتصدير
وقت التسليم 1-7 أيام
القدرة على العرض 100 مجموعة شهريا

Contact me for free samples and coupons.

ال WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
تفاصيل المنتج
تسليط الضوء

أداة قياس المحملات المستديرة,Y90 أداة قياس محملة,Y9020G أداة قياس مستديرة الدعامة

,

Y90 Bearing Measuring Instrument

,

Y9020G Bearing roundness measuring instrument
اترك رسالة
منتوج وصف

سلسلة Y90 أداة قياس مستديرة عالية السرعة



وصف المنتجسلسلة Y90 أداة قياس مستديرة عالية السرعة:

الجولة هي مؤشر مهم لجودة الإنتاج. قيمة الجولة لأجزاء المحامل لها تأثير مباشر على معايير المعالجة ودقة الدوران، الضوضاء،الاهتزاز،جودة تجميع المحامل.
نطاق القياس: القطر الداخلي 5 - القطر الخارجي 140، 200، 250، 300 ملم.
موضوع القياس: حلقة محملة، كرة فولاذية، عجلة.



‬تطبيقسلسلة Y90 أداة قياس مستديرة عالية السرعة:

يتم استخدامه أساسا في غرفة التفتيش من ورشة عمل طحن الحلقات للمؤسسات تحمل. من خلال الكشف عن الدائرة الداخلية من الحلقات والطول والتموج من مسار السباق,يمكن الحكم على الحالة الحالية للمعدات وتحليلها وفقًا لرقم القياس وقيمة الطيف ، ثم يمكن ضبط معدات المعالجة على النحو المناسب.



خصائص أداة قياس الطول عالية السرعة من سلسلة Y90:

كفاءة عالية:سرعة المحرك 60-115r/min.

أسرع نبضة قياس يمكن أن تصل إلى 5-10s / قطعة.

دقة عالية:محمل هواء عالي الدقة كمرجع دوار، ومستشعر كهربائي كعنصر لاكتساب الإشارة.

دقة عمود طوف الهواء:0.025 ميكرومتر

دقة القياس العامة:0.05-0.08 ميكرومتر

حماية السطح المقاسة:كل من المسبار والاتصال المركزية مصنوعة من مواد النيلون لحماية السطح المقاس.لا يؤثر على تحديد التركيب الطيفي وتعديل الآلة.

استقرار عال:الجهاز يحافظ على دقة القياس لفترة طويلة تحت الصيانة العادية.



المواصفاتمنسلسلة Y90 أداة قياس مستديرة عالية السرعة:



أداة قياس الطول عالية السرعة Y9014G Y9020G Y9025G Y9030G
نطاق القياس (ملم) القطر الداخلي > φ5 القطر الداخلي > φ10 القطر الداخلي > φ10 القطر الداخلي > φ10
القطر الخارجي < φ140 القطر الخارجي <φ200 القطر الخارجي <φ250 القطر الخارجي <φ300
مشبك الكرة الصلب: ثلاثة أقسام قياسية φ5-φ10، φ10-φ25، φ25-φ40
سرعة الفولاذ 115r/min (50Hz) 60r/min (50Hz)
قياس الكفاءة 50-120 قطعة/ساعة 30-60 قطعة/ساعة
دقة الغزل ± 0.02μm
دقة النظام 0.08 ميكرومتر
القرار 0.01μm
مرشح 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
التكبير 100، 200 ، 400 ، 800 ، 1000 ، 2000 ،40008000، 100، 20، 400، 80000
طريقة التقييم دائرة أصغر المربعات (LSC) ، دائرة المنطقة الأدنى (MZC) ، دائرة الحافة الأدنى (MCC) ، دائرة المسجلة القصوى (MIC)
وظائف أخرى التحليل الهارموني، تحليل الميل، العرض الرسومي، الطباعة، تخزين البيانات
ضغط عمل الغزل 0.4-0.43MPa
ضغط إمدادات الهواء 0.45-0.6MPa
المتطلبات البيئية درجة الحرارة: 10-30 درجة مئوية الرطوبة النسبية: < 85%
متطلبات الطاقة 400 واط؛ التيار المتناوب (AC) 220V ± 10%؛ 50 هرتز
قطع الغيار مشبك كرة فولاذي، شوك دقة عالية للوصلة الإبرة، مشبك كرة السيراميكي
البعد الخارجي الميكانيكية: 650*450*1100 الكهربائية: 1000*560*1400
المكونات القياسية أجهزة استشعار (قطعتين) ، طاولة تشاك (قطعتين) ، مكونات قياسية بيضاوية (تكبير المعايرة) ، نصف الكرة الزجاجية القياسية (دقة النظام القياسية)
برامج القياس نظام ويندوز إكس بي، منصة تطوير CVI، برنامج قياس خاص
