XM200 أداة قياس لمستوى السطح لكتلة محمل الكرة
| مكان المنشأ | خنان ، الصين |
|---|---|
| اسم العلامة التجارية | CAEC |
| رقم الموديل | إكس إم 200 |
| الحد الأدنى لكمية | مجموعة واحدة |
| الأسعار | USD1-200 for one set |
| تفاصيل التغليف | الحزمة القياسية للتصدير |
| وقت التسليم | 1-7 أيام |
| القدرة على العرض | 100 مجموعة شهريا |
Contact me for free samples and coupons.
ال WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xتفاصيل المنتج
| تسليط الضوء | أداة XM200 لقياس ملامح السطح,أداة قياس ملامح سطح المحامل,أداة قياس لكتلة محمل الكرة,Bearing Surface Profile Measuring Instrument,Measuring Instrument For Mass Of A Ball Bearing |
||
|---|---|---|---|
منتوج وصف

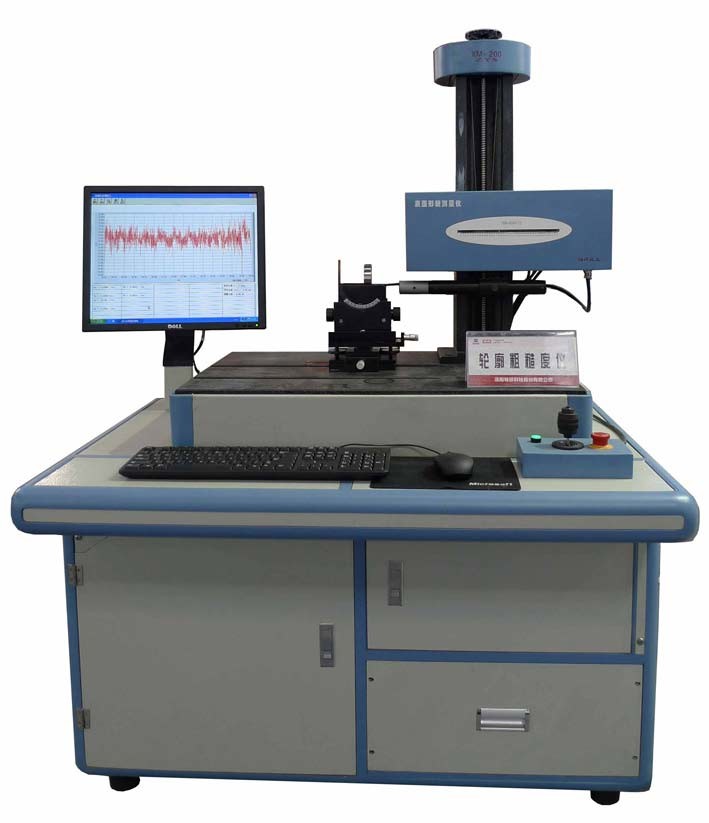

أداة قياس ملامح السطح XM200
وصف المنتج لجهاز قياس ملامح سطح XM200:
معايير القياس لأداة قياس ملفات السطح: الخطوط العريضة، الموجة، والخام وغيرها من المعلمات الطوبوغرافية المجهرية المحددة في GB3505؛ نصف قطر الخطوط العريضة، القناع المزدوج،شيمفر، التمويج، ارتفاع القفل، القاعدة الكروية وغيرها من معايير الأبعاد.
كائنات القياس في جهاز تحليل السطح: خندق الحلقات، والعصا الدوارة والقاعدة الكروية، نصف قطر الكرة الصلبة والخامة.
تطبيقأداة قياس ملامح السطح XM200:اختبار حالة المعدات وإجراء الصيانة في غرفة فحص ورشة العمل للطحن. قياس مختلف الأشكال والأحجام في غرفة القياس.
خصائص جهاز XM200 لقياس ملامح السطح:
1حقوق الملكية المستقلة: التكنولوجيا الأساسية للأجهزة الاستشعارية، وسارات التوجيه، ودوائر القياس والتحكم، وبرامج التحليل.
2مجموعة واسعة:
نطاق الحركة في اتجاه X 200 ملم، دقة 0.5 ميكرو متراً.
نطاق الحركة في الاتجاه Z > 400 ملم، مع وضع كامل.
3دقة عالية: الخامة 2% + 4μm؛ نصف قطر المحيط 0.02% - 0.1%؛
مستقيمية القيادة: 0.3μm/50mm
ذروة الخام: مخروط 60 درجة بقطر 2 ميكرومتر.
4المعايير الكاملة: جميع معايير الهيكل الدقيق المحددة في GB3505 ؛ مختلف معايير حجم الخط المطلوبة في صناعة المحامل.
5الاختيار التلقائي: يمكن اختيار الكرة الفولاذية والخروط والخروط المزدوجة والأشكال الدوارة وغيرها تلقائيًا بعد إدخال الحجم الاسمي والطول المسمى ،والتي يمكن أن تحسن من كفاءة القياس وتوحيد القياس متعدد القطع.
شرف منأداة قياس ملامح السطح XM200:
في ديسمبر 2008، فاز الجائزة الثانية للصناعة الميكانيكية العلم والتكنولوجيا تقدم الجائزة وكان لدينا ثلاثة براءات اختراع وطنية وبراءات اختراع المظهر.
المواصفاتمنأداة قياس ملامح السطح XM200:
| البند | الوصف | البند | الوصف |
| الحركة في الاتجاه X | حركة الاتجاه Z | ||
| نوع القيادة | دليل الزحف عالي الدقة | نوع القيادة | دليل الزحف عالي الدقة |
| طول الحركة |
نوع XM200: 200mm نوع XM100: 100mm |
طول الحركة |
نوع XM200: 400mm نوع XM100: 200mm |
| دقة خطية | 0.5μm/100mm | وضع القياس | مكشف لنوع XM200 |
| وضع القياس | إحصاء الشبكة | ||
| قياس شكل المخطط | المكونات | ||
| نوع جهاز الاستشعار |
التفاضل عالي الدقة نوع الحثية |
ضبط ثلاثي الأبعاد الجدول |
تعديل الاتجاه XOY، XOZ، Y؛ خندق V عبر على سطح سطح العمل pf |
| نطاق القياس | ±0.5mm، ±4mm | ||
| القرار | 0.017μm، 0.13μm | طاولة دوارة | زاوية التذبذب XOZ ± 35 درجة |
| الخطأ النسبي | 0.005FS | صاروخ دقة عالية (اختياري) | القياس الكروي في نهاية العصا الأسطوانية أو قياس الخام |
| خطأ قياس نصف قطره | 0.02-0.1% | ||
| قياس الخام |
حركة في الاتجاه Y منصة (اختياري) |
للقياس ثلاثي الأبعاد للملف | |
| نطاق القياس | Ra0.01-10μm | نوع القيادة | دليل التدحرج / محرك خطي |
| القرار | 1/65536 | طول الحركة | 100ملم |
| خطأ قياس الخام | 2%±nm | دقة خطية | 2μm/100mm |
| المعلمات القابلة للقياس | المعايير الخاصة للمحامل المنصوص عليها في GB3505 ، مثل الملف ، الموجة والخامة ، نصف قطر الانحناء ، المسافة المركزية للخندق ، ارتفاع القفل ، الانحناء ، المنحنى اللوغاريتمي ،سطح قاعدة الكرة، وضعية الخروط، الخ | ||
| تكوين الأجهزة | شاشة LCD، طابعة، عينة خشونة، كرة قياسية | ||
| وظيفة منصة البرمجيات | وفقًا لوضع القطعة قيد الاختبار ، يمكن أن تختار تلقائيًا وتصحيحها تلقائيًا وتحليلها تلقائيًا. يمكن أن تقوم بقياس الدورة يدويًا أو تلقائيًا ،لمس قطعة العمل تلقائيًا، حماية جهاز الاستشعار، يدويا أو تلقائيا تحويل النطاق، وعرض مباشرة الشكل والمعايير المختلفة التي تم الحصول عليها، ومن ثم طباعة.يمكننا زيادة أو تقليل تحليل ومعالجة البرمجيات وفقا لمتطلبات المستخدم. | ||
| البعد الخارجي | |||
